Praktikum 7, Konfigurasi fitur NAT pada mikrotik

 Ada kalanya server yang ada di jaringan kita perlu bisa diakses dari jaringan publik. Misalnya karena ada karyawan yang bersifat mobile dan harus bisa mengakses data yang ada di server tersebut. Yang kita butuhkan adalah IP publik. Ip publik statis lebih direkomandasikan. Kita bisa saja langsung memasang ip publik ke server kita, maka server tersebut sudah bisa diakses dari internet. Masalahnya adalah bagaimana jika kita hanya memiliki satu ip publik, bagaimana dengan komputer lain yang juga harus terkoneksi dengan internet. Bagaimana juga dengan management keamanan untuk traffic yang menuju ke Server tersebut ?.

Pada mikrotik, kebutuhan tersebut bisa diatasi dengan cara port forwading menggunakan fitur NAT. Agar bandiwidth bisa di manage dan firewall filtering bisa dilakukan, kita tempatkan server dibawah router mikrotik. Artinya, server berada di jaringan lokal, contoh topologi :

Agar Server bisa diakses dari internet, set fowarding di router mikrotik dengan fitur firewall NAT. Fowarding ini akan membalokkan traffic yang menuju ke IP publik yang terpasang di router menuju ke IP lokal server. Dengan begitu, seolah-olah client dari internet berkomunikasi dengan server meminjam IP public router mikrotik.

Pada praktikum 6 telah dijelaskan bagaimana konfigurasi dasar pada mikrotik, untuk melanjutkan percobaan dilakukan konfigurasi NAT agar adanya proses forwadding pada traffic dari ip client ke ip server sehingga bisa dilakukan koneksi antar keduanya.

Berikut langkah-langkah yang dilakukan,
1. Masuk ke menu IP -> firewall -> klik tan NAT, tambahakan rule baru sengan menekan tombol add atau tanda + berwarna merah.

2.  Buat rule seperti tampilan berikut, sebagai respon traffic dari ip client.

Pada pengaturan diatas, tampak pada kolom out interface dipilih saluran eth3 sebagai penerima respon.

3. Selanjutnya pilih opsi action dengan memilih mode masquerade.

 4. Setelah semuanya dilakukan berikut ini hasil pengetesan yang diperoleh dengan melakukan test ping kesitus www.google.com. dan percobaan berhasil dilakukan.

Untuk pc client berikut data hasil percobaannya,

Gambar daiatas merupakan gambar pemberian ip oromatis terhadap pc client.

Dari hambar diatas dapat disimpulkan bahwa percobaan tersebut telah berhasil dengan benar, sekian analisa saya, terimakasih.

Referensi : http://mikrotik.co.id/artikel_lihat.php?id=75

Praktikum 6. Konfigurasi Mikrotik Dengan WINBOX

Pengertian dan Penjelasan Mikrotik

Mikrotik dibuat oleh MikroTikls sebuah perusahaan di kota Riga, Latvia. Bagi yang belum tau, Latvia adalah sebuah negara yang merupakan “pecahan” dari negara Uni Soviet dulunya atau Rusia sekarang ini. mungkin teman teman bertanya apa sich mikrotik itu dan apa sich fungsinya berikut penjelasan nya MikroTik adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer menjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk IP network dan jaringan wireless, cocok digunakan oleh ISP, provider hotspot, & warnet.. Mikrotik mulai didirikan tahun 1995 yang pada awalnya ditujuka untuk perusahaan jasa layanan Internet (PJI) atau Internet Service Provider (ISP) yang melayani pelanggannya menggunakan teknologi nirkabel atau wireless. Saat ini MikroTikls memberikan layanan kepada banyak ISP nirkabel untuk layanan akses Internet dibanyak negara di dunia dan juga sangat populer di Indonesia.

Mikrotik merupakan router yang handal, yang mampu memberikan kelebihan pada sistem jaringan kita, karma dengan menggunakan mikrotik maka jaringan kita akan lebih stabil. Belakangan ini banyak usaha warnet yang menggunakan mikrotik sebagai routernya, dan hasilnya mereka merasa puas dengan apa yang diberikan mikrotik. Terlebih kemajuan dunia wireless yang menyajikan berbagai macam pelayanan mulai melirik benda yang satu ini

Banyak Fitur yang bisa di dapatklan di mikrotik ini

 Firewall dan NAT

 Routing – Static routing

 Data Rate Management

 Hotspot

 Point-to-Point tunneling protocols

 Simple tunnels

 IPsec

 Web proxy

 Caching DNS client

 DHCP

 Universal Client

 VRRP

 UPnP

 NTP

 Monitoring/Accounting

 SNMP

 M3P

 MNDP

 Tools

Kemampuan yang di tawarkan oleh mikrotik sebagai router yang handal hampir tidak bisa di

percaya, dari mulai management bandwidth, data user, bahkan mikrotik mampu

menggabungkan 2 line Speedy atau lebih kedalam satu router (load balance) yang pastinya

akan mempercepat koneksi Internet kita, dan halaman web login yang mengagumkan.

Untuk mendukung penggunaan mikrotik digunakan software Winbox sebagai software settingan, berikut langkah-langkahnya :

1. Install dan buka aplikasi Winbox pada PC

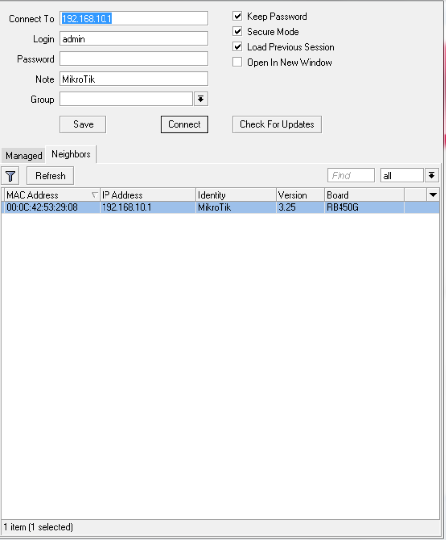

2. Buka app Winbox, pilih pada kolom connect to alamat MAC address

 3. Klik Connect maka tampilan akan tampak seperti berikut :

Pada gambar diatas tampak eth2 dalam kondisi terhubung, karena PC telah saling terhubung melalui saluran eth 2 terhadap mikrotik,

4. Dilanjutkan dengan pemberian IP pada masing-masing saluran baik eth2 dan eth3

 5. Atur PC server pada eth2 dengan mengatur DHCP setup dimana eth2 bertindak sebagai DHCP server interface

 6. Pada tahap ini ditentukan IP gateway dan IP range yang akan diberikan pada saluran eth2, hal ini dibutuhkan jika nanti adanya penambahan client baru maka tidak diperlukan setting ulang, namun IP secara otomatis diberikan melalui range tersebut.

7. Langkah ini merupakan langkah pemeberian security address dengan menggunakan opsi firewal, selain itu juga langkah untuk menentuka output interfaces.

8. Setelah semuanya dilakukan, maka coba lakukan PING ke situs yang hendak dituju, kali ini saya mencoba untuk mngePING google.com, dan hasilnya percobaan berhasil dan bisa melakukan koneksi dengan baik.

Sekian analisa saya mengenai mikrotik, terimakasih

Referensi : http://www.unej.ac.id/files/pdf2/Pengertian-dan-Penjelasan-Mikrotik.pdf

Praktikum 5 INSTALASI DAN KONFIGURASI VOIP SERVER PADA WINDOWS MENGGUNAKAN SOFTWARE 3CX

        VoIP Server adalah bagian utama dalam jaringan VoIP. Perangkat ini memang tidak wajib ada di jaringan VoIP, tetapi sangat dibutuhkan untuk dapat menghubungkan banyak titik komunikasi server. Perangkat ini dapat digunakan untuk mendefinisikan jalur dan aturan antar terminal. Selain itu VoIP server juga bisa menyediakan layanan-layanan yang biasa ada di perangkat PBX (Private Branch Exchange), voice mail, Interactive Voice Response (IVR), dan lain-lain. Beberapa jenis SoftSwitch juga menyediakan fasilitas tambahan untuk dapat berkomunikasi dengan SoftSwitch lain di internet. Ada beberapa SoftSwitch yang dapat anda pilih untuk membangun jaringan VoIP sendiri, semuanya memiliki lisensi gratis. Pada VoIP Server untuk Windows kali ini digunakan aplikasi 3CX.

         3CX Phone System adalah sebuah software IP PBX yang dapat menggantikan perangkat fisik PBX / PABX. IP PBX dari 3CX ini telah didevelop khusus untuk sistem operasi Windows dan berprotokol standar SIP, sehingga akan lebih mudah dimanage dan tentunya akan cocok dengan segala jenis SIP Phone, softphone maupun IP Phone.

3CX Phone System, selain berbasis Windows, 3CX juga memberikan paket teknologi komunikasi yang lengkap dengan menyertakan voice mail, fax, email dan status kehadiran/online user dan juga Video Call.

Masing-masing user juga dapat mengkonfigurasi pengaturan extensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Staff. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.

Dengan konsol web-based, administrator pun dapat dengan mudah membuat extensi-extensi baru dan mengubah pengaturan IP PBX. Dan karena 3CX Phone System adalah aplikasi Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Anda dapat meingstall 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat , tenaga dan biaya manajemen tambahan.

Dan yang paling penting dari semua itu, dapat dengan mudah dibuat backup, untuk restorasi ke perangkat lain seandainya terjadi kerusakan pada server.

3CX Phone System menyediakan dua edisi, Commercial Editions dan FREE Edition. Keduanya produk yang sama tapi tentu saja yang Commercial Editions fiturnya lebih lengkap dan berbayar :P. Kedua produk dapat diinstallkan hampir di semua Windows versi desktop dan server.

Berikut langkah-langkahnya :

1. Download dan install 3CX server pada PC.  http://www.3cx.com/phone-system/download-phone-system/

 2. Tentukan alamt IP yang akan digunakan pada System 3CX.

 3. Ketikkan IP public

 4. Masukkan username, password dan confirm password. Username akan digunakan saat ingin melakukkan setting ulang.

 5. Tekan Next

 6. Next

 7, Browse file backupnya

 8. Pilih sesuai dengan ketentuan setiap negara

 9. Dengan mengklik add, tambahkan ekstension client

 10. Client diberikan pada jalur ekstension 101, dengan user name dewi novita

11. Masuk kembali ke app 3CX

 12. Kemudian dapat dilakukan monitoring pada semua clientnya,dapat juga dilakukan beberapa perubahan, dapat dilihat beberapa client yang terhubung dan yang tidak terhubung.

 13. Lakukan penambahan extension server manager

14, Ekstension baru telah berhasil ditambahkan

15. Buat akun 3 CX phone, berdasarkan ekstension number dan IP address yang digunakan

17. Lakukan pemanggilan pada ekstension yang berbeda, maka pemanggilan berhasil dilakukan

Sekian langkah0langkah dalam penginstallan voip server pada windows dengan menggunakan aplikasi 3CXPhone
